KABUKLIP произведёт сброс любых материалов
Модуль KabuKlip закрепляет занавес, материал или плёнку, где отсутствуют люверсы или другие виды обработки края, путём простого зажатия или геометрического замыкания.
Отсутствие металлических деталей (люверсов, колец, крючков) делает сброс занавеса простым и естественным, , а также исключает возможность травмирования. Для сброса тяжёлых грузов используется специальный сбросочный люверс.
Модули сброса KABUKLIP безотказно открываются только тогда, когда вы этого хотите. Конструкция исключает цепляние за крюк.
Свойства система Kabuki:
- монтируется быстро и легко
- надёжно держит нагрузку
- безотказно сбрасывает груз
KABUKLIP: конструкция исключает механическое зажатие!
- Боковая растяжка - ОК!
- Горизонтальное использование – ОК!
- Наклонное использование – ОК!
- Использование в перевёрнутом состоянии – ОК!
|
|
 |
Закрепление без люверсов и крючков
Используя KABUKLIP, вы можете в большинстве случаев спокойно забыть о люверсах, крючках, лентах-«липучках» и т.п. Сила зажатия модулей сброса KABUKLIP так велика, что один модуль может выдержать нагрузку до 15 килограммов, в зависимости от материала. К примеру, один модуль выдерживает около 50м2 сценического мольтона.
Ваши преимущества:
- экономия времени и денег, поскольку: - не требуется обработка края (установка люверсов и т.д.)
- не требуется обработка края (установка люверсов и т.п.)
- не нужно тратить время на точную установку модулей сброса в соответствии с расположением люверсов на занавесе
- для перестановки занавеса в сторону не нужно заново выравнивать все модули сброса - достаточно просто развинтить зажимный винт
- некоторые, в особенности тонкие, материалы можно растянуть между модулями сброса на расстоянии до трёх метров, что сводит количество требуемых модулей сброса к минимуму.
- Падение занавеса получается естественным и красивым, поскольку ему не мешают жёсткие укрепительные ленты или тяжёлые люверсы.
- Травмоопасность, исходящая от наличия на занавесе металлических деталей, устранена.
|
|
Магнетизм
Магнитная сила надёжно закрепляет и безотказно разжимает. Груз надёжно закрепляется действием магнитной силы. В отличие от обычных систем, где во избежание несанкционированного падения груза применяется механическая блокировка, здесь используется буферная батарея, благодаря которой даже при падении напряжения груз остаётся надёжно закреплённым. Таким образом, вы можете быть уверены, что в ответственный момент падения не произойдёт зажатие груза, и модули безотказно откроются.
|
Рабочие светодиоды
Стандартные встроенные светодиоды служат также рабочим светом, позволяя таким образом без труда правильно разместить нагрузку в обычно затемнённых местах проведения мероприятий. Рабочий свет загорается при нажатии на кнопку, либо автоматически, когда система находится «в фокусе».
|
Резьба М12
Встроенная резьба М12 на верхней и нижней частях для установки на стандартные хомуты или штанкеты.
|
 |
Разъём Speakon
Наличие разъёмов Speakon с классом защиты IP 54 обеспечивает быстрое и надёжное подключение модулей сброса KABUKLIP. В соответствии с выбранным типом KABUKLIP, данные разъёмы соответствуют классу IP 23, либо IP 54 (брызгонепроницаемый вариант KABUKLIP-OA для работы на открытом воздухе). В качестве кабеля используется высококачественный гибкий провод Ölflex, не содержащий галогенов.
|
 |
Страховочный трос 3мм
Встроенный в корпус страховочный трос с невыпадающим карабином входит в стандартную комплектацию всех модулей сброса KABUKLIP.
|
Зажимный винт
С помощью зажимного винта регулируется прижимная сила в соответствии с любой толщиной материала: от нуля до 13мм.
|
Крепление зажатием с геометрическим замыканием
Для особых видов нагрузки в модулях сброса KABUKLIP имеется уникальная возможность, наряду с силовым замыканием использовать также геометрическое замыкание грузов.
Благодаря этому, нагрузка на один модуль сброса KABUKLIP вне зависимости от вида материала может достигать 25кг.
Ваши преимущества:
- надёжный захват тяжёлых полотнищ, в том числе на открытом воздухе, на ветру, поскольку произвольное размыкание исключено;
- использование сбросочного люверса для подвешивания отдельных грузов (следует соблюдать правила безопасности Руководства по эксплуатации!).
|
 |
Страховочный трос 3мм
Встроенный в корпус страховочный трос с невыпадающим карабином входит в стандартную комплектацию всех модулей сброса KABUKLIP.
|
|
 |
Устройство управления KabuKlip

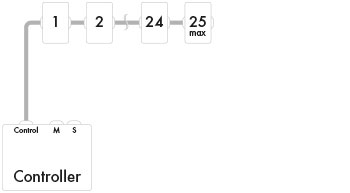

- Одно устройство управления одновременно раскрывает до 25 модулей сброса KabuKlip
- Двухступенчатый процесс раскрытия исключает несанкционированный сброс груза
- Простое переключение между режимами Master / Slave
- Допускается объединение скольких угодно единиц устройства управления
- Адресация DMX
- Также предлагаются: частичное раскрытие, например, для создания эффекта волны или сброса по косой линии.
|
|
Systemkonfigurationen:
|
Multi - System

|
Stand-alone - System

|
DMX - System

|
|
Полезная нагрузка
|
Ниже приведены рекомендованные значения для различных материалов. Указанные значения для «простого зажатия» могут отличаться на практике ввиду различных свойств материала. Перед использованием требуется провести испытания на конкретном материале, подлежащем сбросу. При соединении способом геометрического замыкания (например, при использовании кедера или сбросочных люверсов) не допускается превышение максимального значения полезной нагрузки 25кг. Все значения указаны из расчёта на одну единицу модуля сброса KabuKlip.
Наименование | Сила вытяжения, макс. При чистом зажатии | Рекомендуемая нагрузка, макс. При чистом зажатии | Нагрузка, макс. Геометрическое замыкание |
Мольтон |
20кг (196Нм) |
15кг (147Нм) |
25кг (245Нм) |
SunBlock гладкий |
20кг (196Нм) |
15кг (147Нм) |
25кг (245Нм) |
Бархат |
20кг (196Нм) |
16кг (156Нм) |
25кг (245Нм) |
Шёлк |
11кг (107Нм) |
8кг (78Нм) |
25кг (245Нм) |
Плёнка ПВХ |
11кг (107Нм) |
8кг (78Нм) |
25кг (245Нм) |
|
|
Техническая спецификация
|
Ниже приведены рекомендованные значения для различных материалов. Указанные значения для «простого зажатия» могут отличаться на практике ввиду различных свойств материала. Перед использованием требуется провести испытания на конкретном материале, подлежащем сбросу. При соединении способом геометрического замыкания (например, при использовании кедера или сбросочных люверсов) не допускается превышение максимального значения полезной нагрузки 25кг. Все значения указаны из расчёта на одну единицу модуля сброса KabuKlip.
|
Блок управления KABUKLIP |
Мощность |
160Вт / 230В |
Подключение |
DMX – подключение IN/OUT Вилка Schuko – CEE 7/4 SpeakOn – 4х-полюсное гнездо |
Габариты |
260 x 160 x 95 мм |
Вес |
3,1кг |
Класс защиты |
IP 32 |
Продолжительность включения |
(ПВ) = 100% (непрерывный режим работы) |
Максимальное количество модулей сброса на один блок управления |
25 |
|
Модуль сброса KABUKLIP |
Материал |
алюминиевый сплав |
Подключение |
2 гнезда SpeakOn - Четырёхполюсное соединительное гнездо |
Габариты |
160 x 65 x 70 мм |
Вес |
ок. 1,5кг со штанкетными крюками |
Класс защиты Тип KabuKlip Тип KabuKlip OA |
IP 23 IP 54 |
Продолжительность включения |
(ПВ) = 100% (непрерывный режим работы) |
Мощность |
6,5Вт / 24В |
|
|
Полезная нагрузка
|
Ниже приведены рекомендованные значения для различных материалов. Указанные значения для «простого зажатия» могут отличаться на практике ввиду различных свойств материала. Перед использованием требуется провести испытания на конкретном материале, подлежащем сбросу. При соединении способом геометрического замыкания (например, при использовании кедера или сбросочных люверсов) не допускается превышение максимального значения полезной нагрузки 25кг. Все значения указаны из расчёта на одну единицу модуля сброса KabuKlip.
Количество модулей KABUKLIP | |
Длина подводящего кабеля управления до первого модуля KabuKlip, м |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 |
25 |
• |
|
|
|
|
|
|
|
|
|
|
|
|
24 |
• |
|
|
|
|
|
|
|
|
|
|
|
|
23 |
• |
|
|
|
|
|
|
|
|
|
|
|
|
22 |
• |
• |
|
|
|
|
|
|
|
|
|
|
|
21 |
• |
• |
|
|
|
|
|
|
|
|
|
|
|
20 |
• |
• |
|
|
|
|
|
|
|
|
|
|
|
19 |
• |
• |
• |
|
|
|
|
|
|
|
|
|
|
18 |
• |
• |
• |
|
|
|
|
|
|
|
|
|
|
17 |
• |
• |
• |
• |
|
|
|
|
|
|
|
|
|
16 |
• |
• |
• |
• |
|
|
|
|
|
|
|
|
|
15 |
• |
• |
• |
• |
• |
|
|
|
|
|
|
|
|
14 |
• |
• |
• |
• |
• |
• |
|
|
|
|
|
|
|
13 |
• |
• |
• |
• |
• |
• |
• |
|
|
|
|
|
|
12 |
• |
• |
• |
• |
• |
• |
• |
• |
|
|
|
|
|
11 |
• |
• |
• |
• |
• |
• |
• |
• |
• |
|
|
|
|
10 |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
|
|
|
9 |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
|
8 |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
7 |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
6 |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
5 |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
4 |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
3 |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
2 |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
1 |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
|
|
|
